ЯК ЦЕ ПРАЦЮЄ

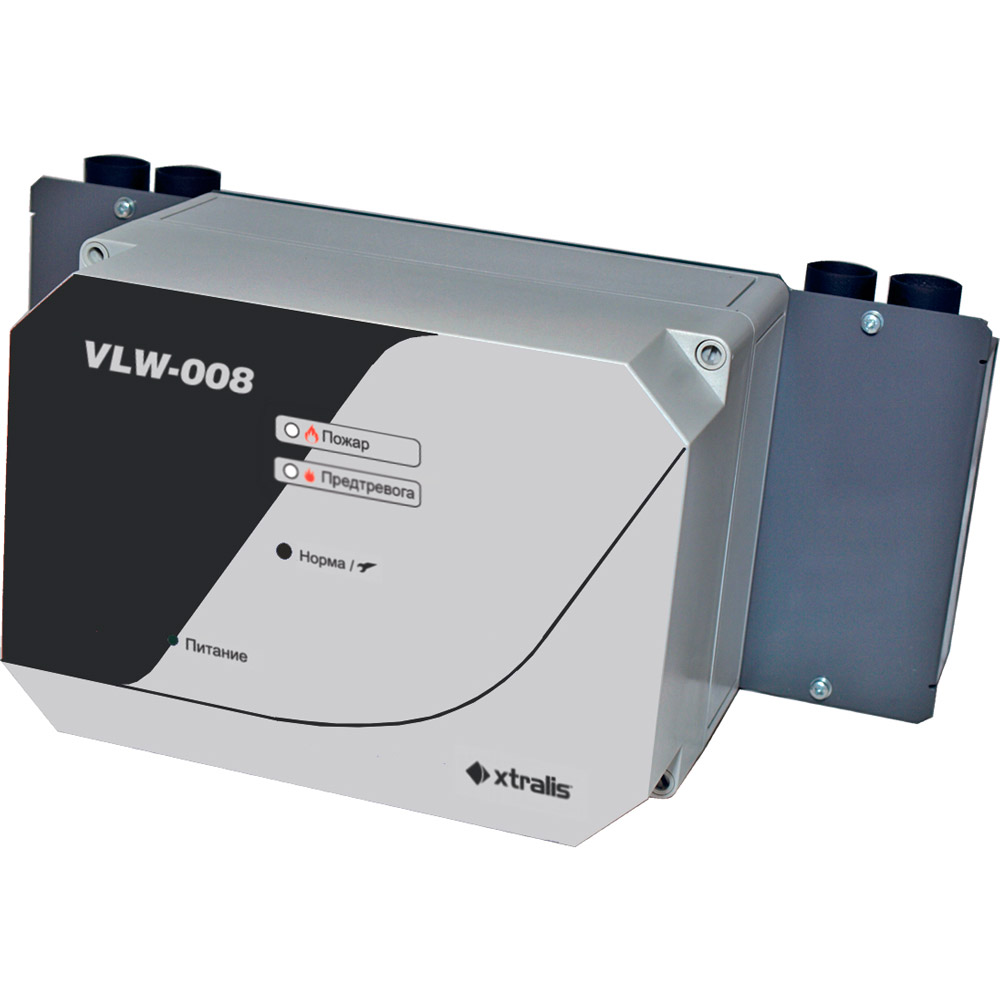

В сповіщувачі VLW-008 використовується лазерна вимірювальна камера для аналізу відфільтрованого повітря, відібраного через пробовідбірні отвори в повітрозабірній мережі. Є чотири окремо програмовані стани сигналу тривоги (Тривога, Передтривога, Пожежа 1 і Пожежа 2). Сигнали Передтривога і Пожежа 1 відображаються на дисплеї, який містить два LED індикатора: Справно/Помилка і Живлення, LED Справно/Несправно і LED Живлення. Спеціальні вихідні реле забезпечують також інтерфейси для сигналів Передтривога, Пожежа 1 і Несправність.
ОБЛАСТІ ЗАСТОСУВАННЯ:
- логістичні склади,
- термінали аеропортів,
- машинні зали,
- архіви,
- музеї,
- картинні галереї,
- морозильні склади,
- тунелі метрополітену,
- теплоелектростанції (ТЕЦ),
- об’єкти атомної енергетики,
- спортивні комплекси,
- залізничні вокзали,
- заводи нафтохімії,
- виробничі комплекси.
Характеристики сповіщувача
Аспірація і вимірювання інтенсивності потоку
Аспіратор являє собою високооб’ємний вентилятор високого тиску 2000 Па, який забезпечує високоякісне детектування по всій довжині повітропроводів. Повітряний потік контролюється за допомогою термочутливої системи, при цьому порушення повітряного потоку відображаються на індикаторі і в системі моніторингу.
Спеціальна конструкція
Кожух класу IP65 допускає установку сповіщувача в несприятливих умовах навколишнього середовища, забезпечуючи захист від проникнення пилу і води. Конфігурація відбору проб разом з ремонтопридатним двоступінчатим фільтром підвищує довговічність камери в забрудненому навколишньому середовищі.
Програмування та Конфігурація
У мережу може бути підключено до 30 сповіщувачів за допомогою інтерфейсу RS485 Modbus, що спрощує конфігурування і моніторинг за допомогою програми VSC або VSM4 Lite. Сповіщувач підтримує відкритий інтерфейс Modbus, що забезпечує інтеграцію з панелями управління пожежною сигналізацією (FACP) і системами управління будівлею (BMS).
Параметри пристроїв:
- Захисний кожух.
- Лазерний детектор диму.
- 4 Сигнали – Тривога, Передтривога, Пожежа 1, Пожежа 2.
- 3 Спеціалізованих реле – Передтривога, Пожежа 1, Несправність.
- Чотири вхідні труби для відбору проб повітря.
- Високопродуктивний аспіратор.
- Наддовгі трубопроводи.
- Вбудований індикатор.
- Журнал реєстрації подій.
- Ремонтопридатність.
- Мережа RS485 Modbus.
- Відкритий інтерфейс для прямої інтеграції.
ХАРАКТЕРИСТИКИ
- Напруга живлення: Номінально 24 В постійного струму.
- Струм живлення: Від 500 мА (мін) до 1,2 А (макс).
- Розміри (Ш х В х Т): 414 мм x 180 мм x 208 мм.
- IP клас: IP65.
- Робочі умови: Навколишнє середовище: від 0 до 40°C.
Випробувано: від -10 до +55° C.
Проба повітря: від -20 до +60° C.
- Вологість: від 10 до 95% навколишнього середовища (без конденсації).
- Установки сигналу тривоги: Рівні сигналу тривоги: Тривога, Передтривога, Пожежа 1 і Пожежа 2.
- Діапазон чутливості: від 0,01% до 10% затемн/м.
- Затримки сигналу: від 1 до 60 секунд, окремо програмовані для кожного рівня.
- Мережа відбору проб повітря: загальна довжина труб: 280 м (4 x 70 м або 2 x 140м).
- Максимальна довжина однієї труби: 140 м.
- Точки відбору проб: 48.
- Зовнішній діаметр: 25 мм.
- Програма моделювання повітропроводів: ASPIRE2.
- Моніторинг Потоку: відповідає ДСТУ EN54-20:2009.
- Фільтрація: змінний двоступеневий фільтр.
- Виходи реле: 2 реле сигналу тривоги, 1 реле несправності.
- Номінально: 2А при 30 В пост. струму, НР/HЗ вихід із защіпкою.
- Установка:
- Гвинтові затиски: 0,2 – 2,5 кв. мм.
- Світлодіодні індикатори: Пожежа, Передтривога, Справно / Несправно, Живлення.
- Мережа:
- RS485 Modbus з підтримкою 30 приладів.
- Місцеве підключення по RS232.
- Відкритий інтерфейс Modbus.
- Можливості ПО:
- Конфігурація за допомогою VSC.
- Моніторинг за допомогою VSM4 Lite.
- Журнал реєстрації подій.
